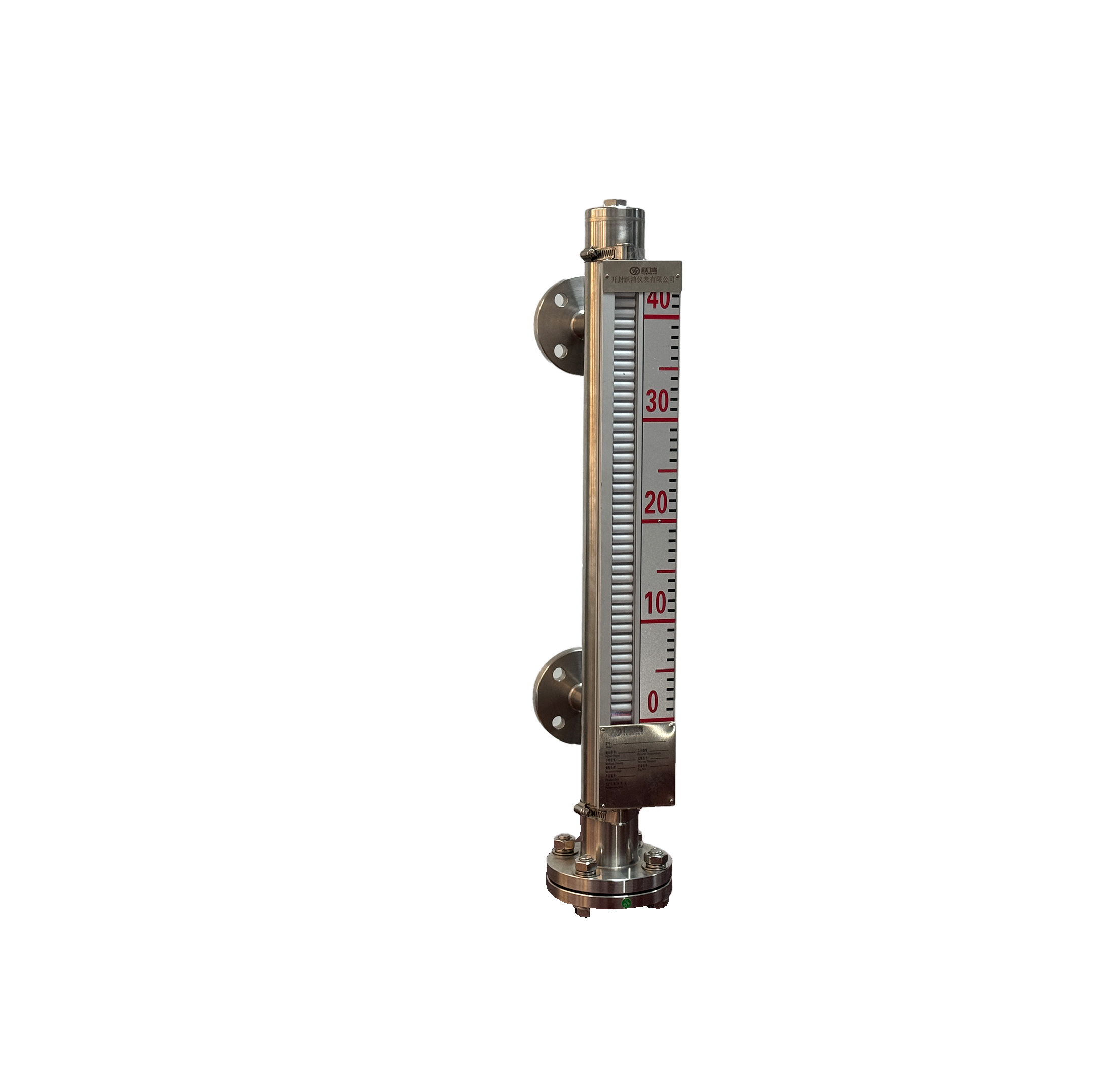

磁翻板液位计是基于磁耦合原理设计的现场直观式液位测量仪表，核心用于检测容器（槽、罐、塔等）内液体的液位高度，兼具可视化、耐工况、维护简便的特点，是工业现场常用的液位仪表之一。
核心工作原理
- 液位计主体为连通器结构（与被测容器底部和顶部相连，遵循连通器原理，液位与容器内一致），内部装有带磁性的浮子，浮子随液位变化沿导管上下移动。
- 导管外侧装有若干磁性翻板（每块翻板可双向翻转，两面分别为红白等对比色），当浮子移动到对应位置时，其磁性会吸附翻板翻转，通过翻板颜色变化直观显示液位高度。
- 部分型号可搭配液位变送器，将磁信号转换为4-20mA标准电信号，实现远程液位监控。
主要特点
- 优势：现场可视化效果好，无需电源即可直接观察液位（翻板颜色分界清晰）；结构简单可靠，无复杂电子元件，耐振动、抗干扰；测量范围宽（通常0.5~10m，可拼接延长），适配高压（高可达数十MPa）、高温（-200℃~500℃）工况；耐腐蚀性强，可选用不锈钢、PTFE等材质，适配酸碱、有机溶剂等介质。
- 局限：仅适用于测量单一、无强磁性、无大量杂质的液体（强磁性介质会干扰磁耦合，大量杂质可能卡滞浮子）；不适用于高粘度（如沥青、粘稠树脂）液体，易导致浮子粘附、移动不畅；安装时需与容器保持垂直，避免倾斜影响测量精度。
典型应用场景
覆盖石油、化工、冶金、医药、市政等多个行业，例如：
- 化工行业：酸碱储罐、溶剂罐、反应釜的液位监测；
- 石油化工：原油、柴油、润滑油等油品储罐的液位显示；
- 电力/冶金：锅炉汽包、冷却水塔、酸碱计量箱的液位控制；
- 市政/医药：自来水厂蓄水池、制药厂溶液罐、食品行业原料罐的液位监测
